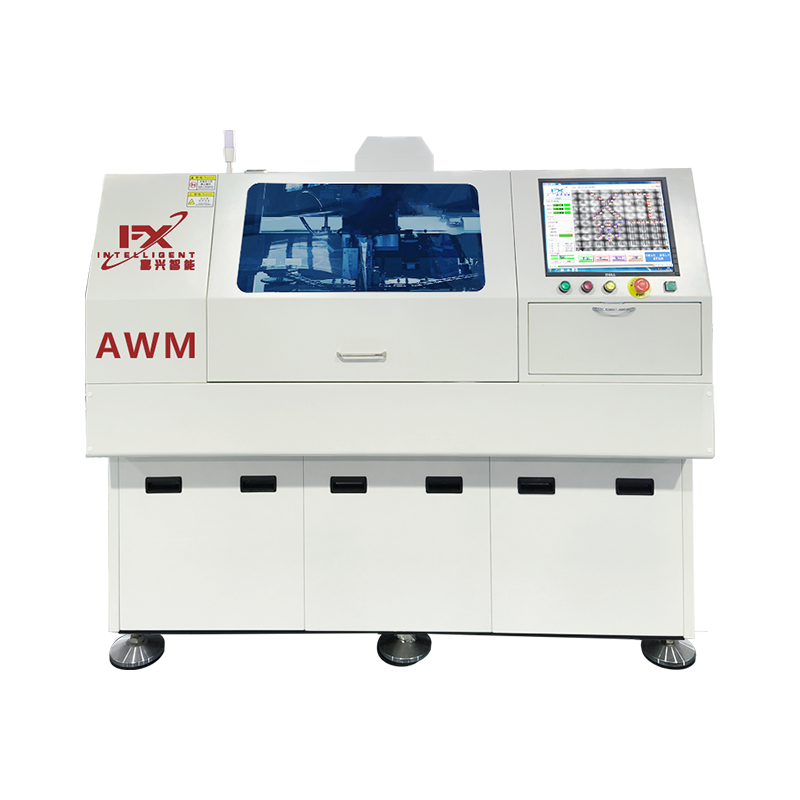

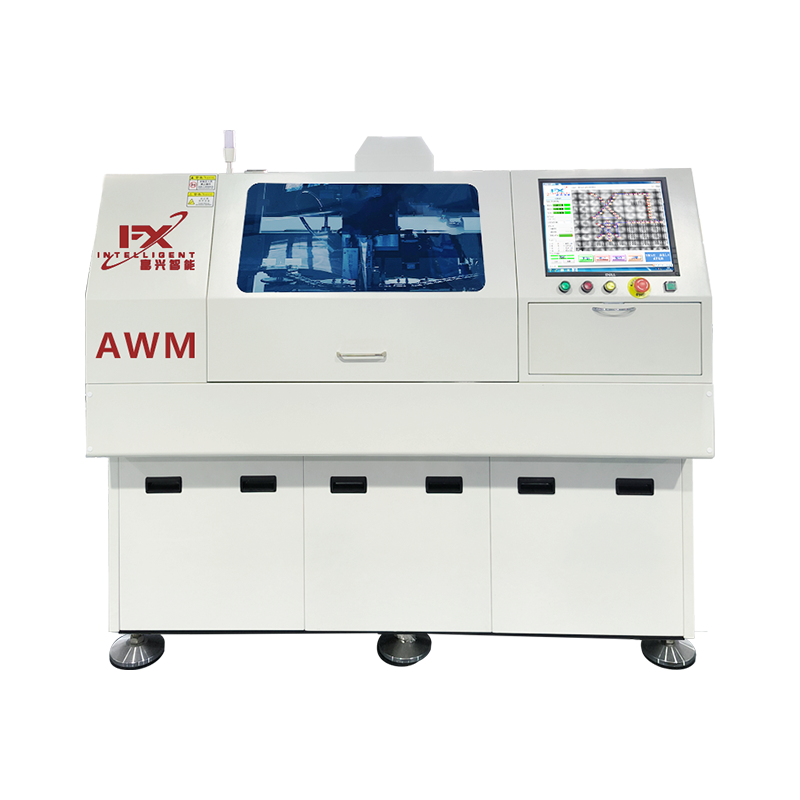

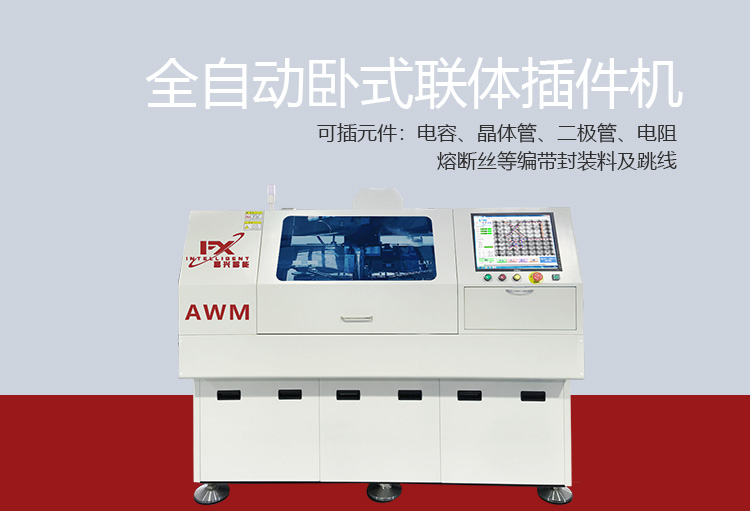

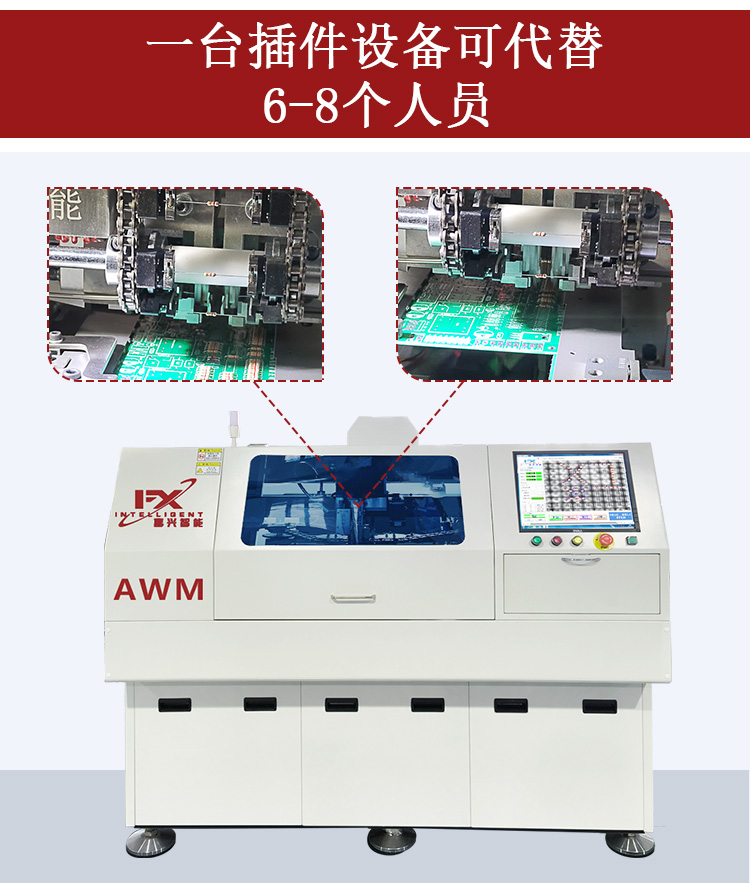

全自動臥式聯體插件機 AWM
全自動臥式聯體插件機

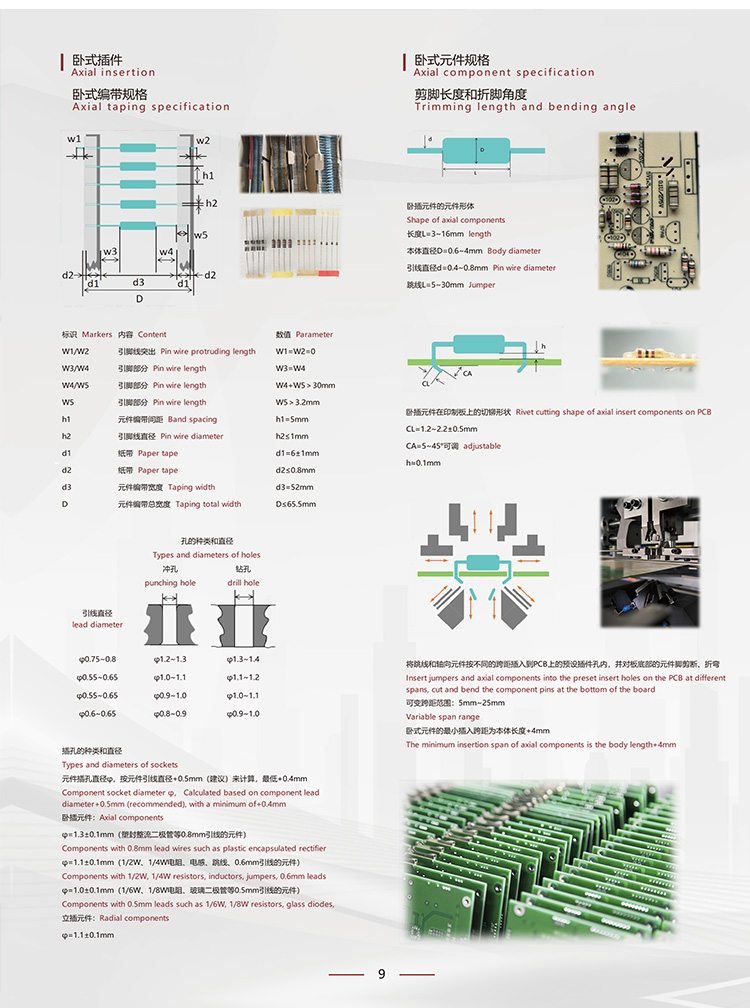

可插元件：標準0.6mm線腳、0.4-0.8mm（可選配）、電容、晶體管、二級管、電阻、熔斷絲等編帶封裝及跳線。

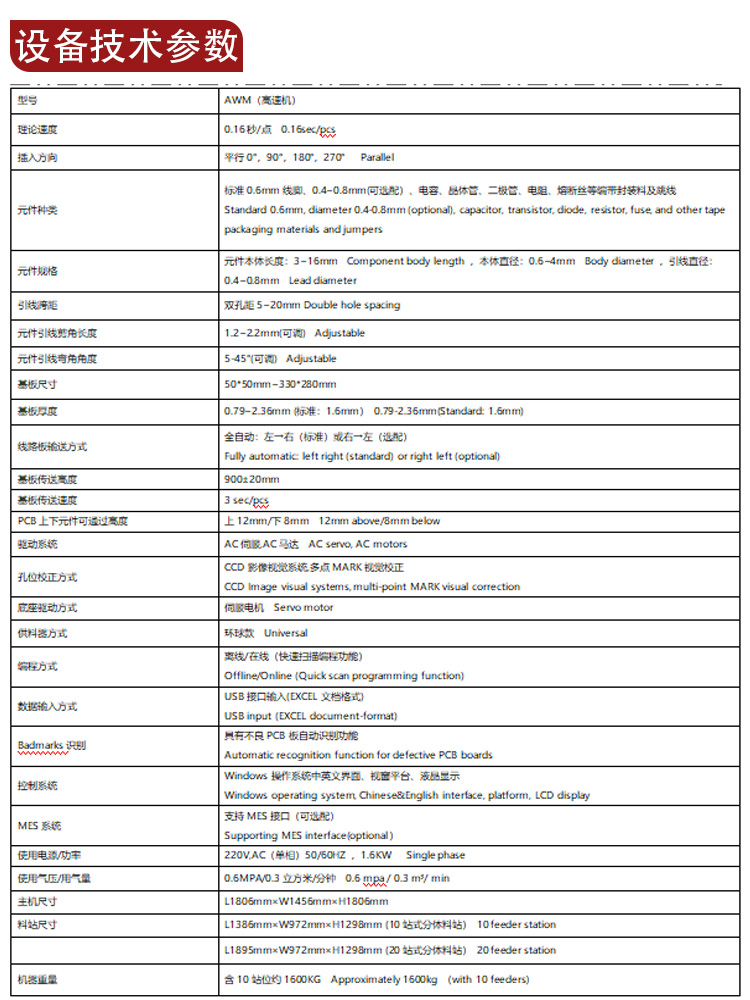

型號 | AWM（高速機） |
理論速度 | 0.16秒/點 0.16sec/pcs |
插入方向 | 平行0°，90°，180°，270° Parallel |
元件種類 | 標準0.6mm線腳、0.4~0.8mm(可選配）、電容、晶體管、二極管、電阻、熔斷絲等編帶封裝料及跳線 |
元件規格 | 元件本體長度：3~16mm Component body length ，本體直徑：0.6~4mm Body diameter ，引線直徑：0.4~0.8mm Lead diameter |
引線跨距 | 雙孔距5~20mm Double hole spacing |
元件引線剪角長度 | 1.2~2.2mm(可調) Adjustable |
元件引線彎角角度 | 5-45°(可調) Adjustable |
基板尺寸 | 50*50mm~330*280mm |
基板厚度 | 0.79~2.36mm (標準：1.6mm） 0.79-2.36mm(Standard: 1.6mm) |
線路板輸送方式 | 全自動：左→右（標準）或右→左（選配） Fully automatic: left right (standard) or right left (optional) |
基板傳送高度 | 900±20mm |
基板傳送速度 | 3 sec/pcs |
PCB上下元件可通過高度 | 上12mm/下8mm 12mm above/8mm below |
驅動系統 | AC伺服,AC馬達 AC servo, AC motors |
孔位校正方式 | CCD影像視覺系統,多點MARK視覺校正 |
底座驅動方式 | 伺服電機 Servo motor |
供料器方式 | 環球款 Universal |
編程方式 | 離線/在線（快速掃描編程功能） Offline/Online (Quick scan programming function) |
數據輸入方式 | USB接口輸入(EXCEL文檔格式) USB input (EXCEL document-format) |
Badmarks識別 | 具有不良PCB板自動識別功能 Automatic recognition function for defective PCB boards |
控制系統 | Windows操作系統中英文界面、視窗平臺、液晶顯示 |
MES系統 | 支持MES接口（可選配） Supporting MES interface(optional） |
使用電源/功率 | 220V,AC（單相）50/60HZ ，1.6KW Single phase |
使用氣壓/用氣量 | 0.6MPA/0.3立方米/分鐘 0.6 mpa / 0.3 m3/ min |
主機尺寸 | L1806mm×W1456mm×H1806mm |
料站尺寸 | L1386mm×W972mm×H1298mm (10站式分體料站） 10 feeder station |
L1895mm×W972mm×H1298mm (20站式分體料站） 20 feeder station | |
機器重量 | 含10站位約1600KG Approximately 1600kg （with 10 feeders） |
