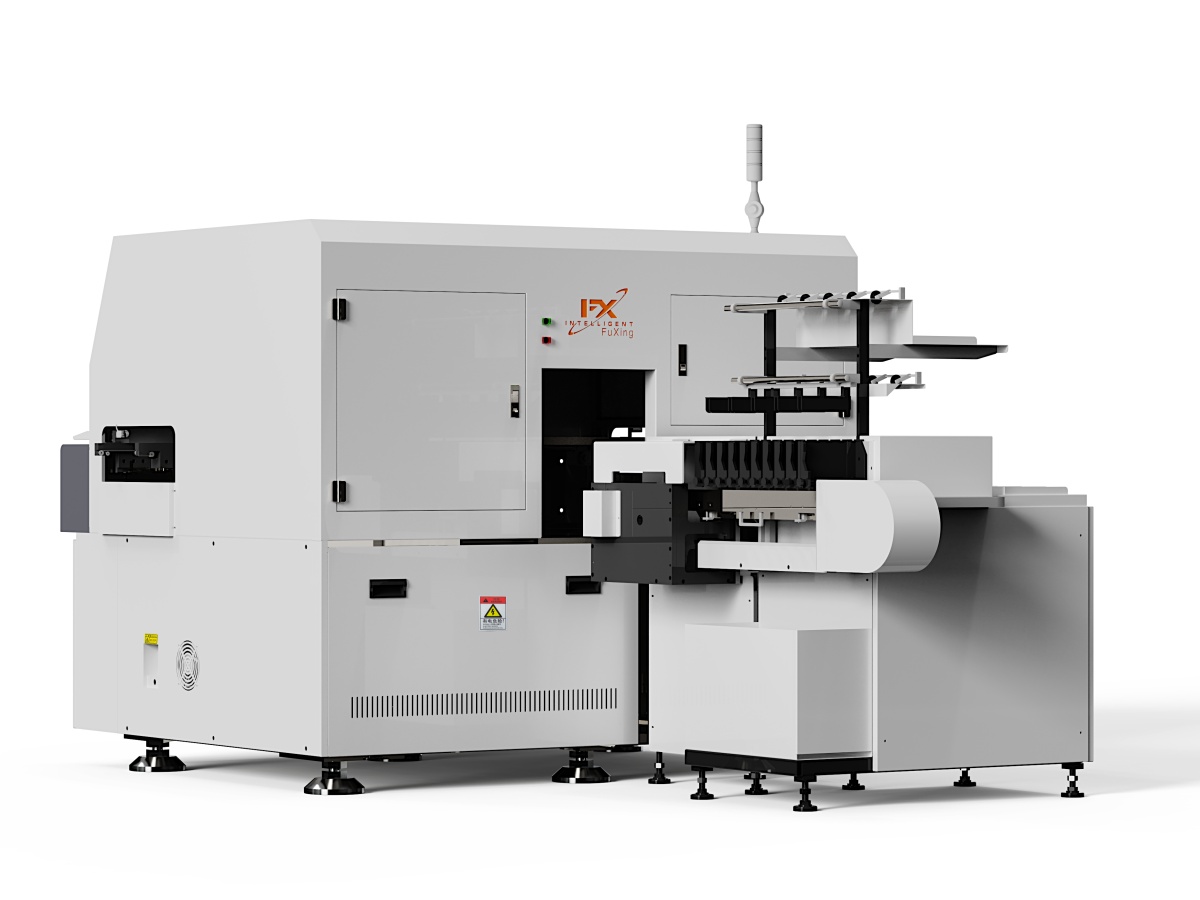

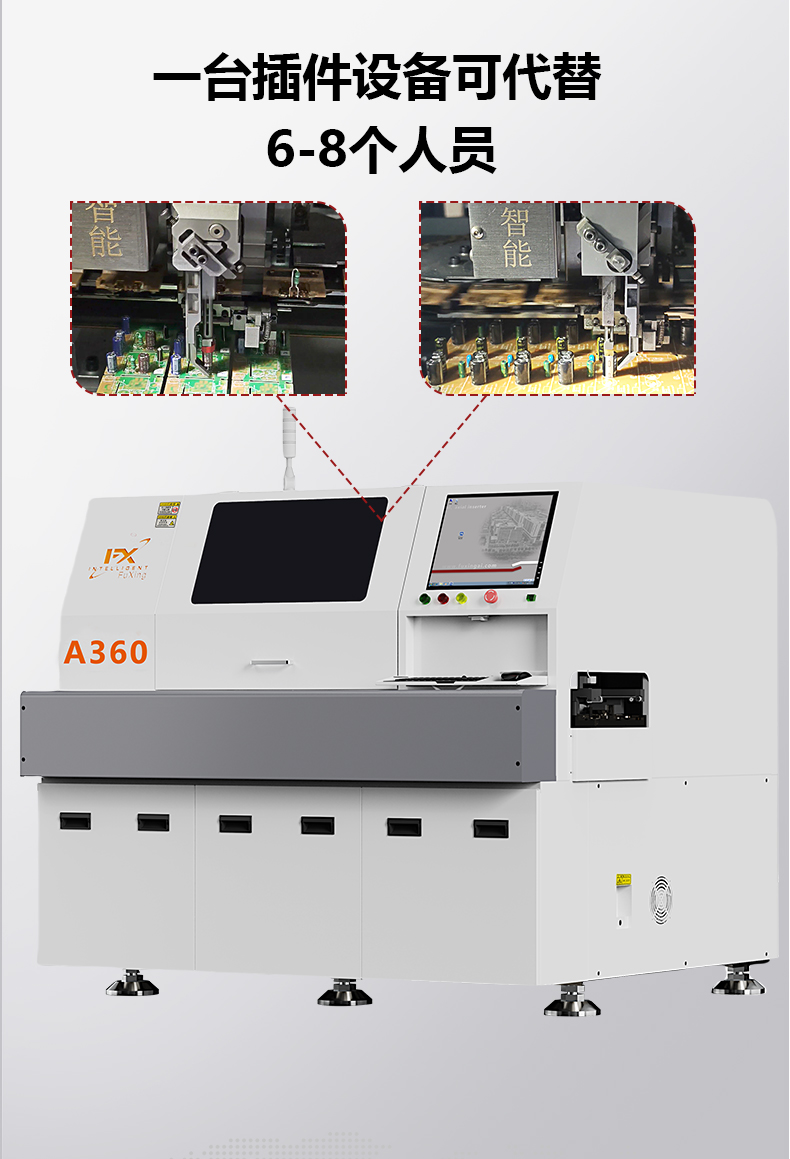

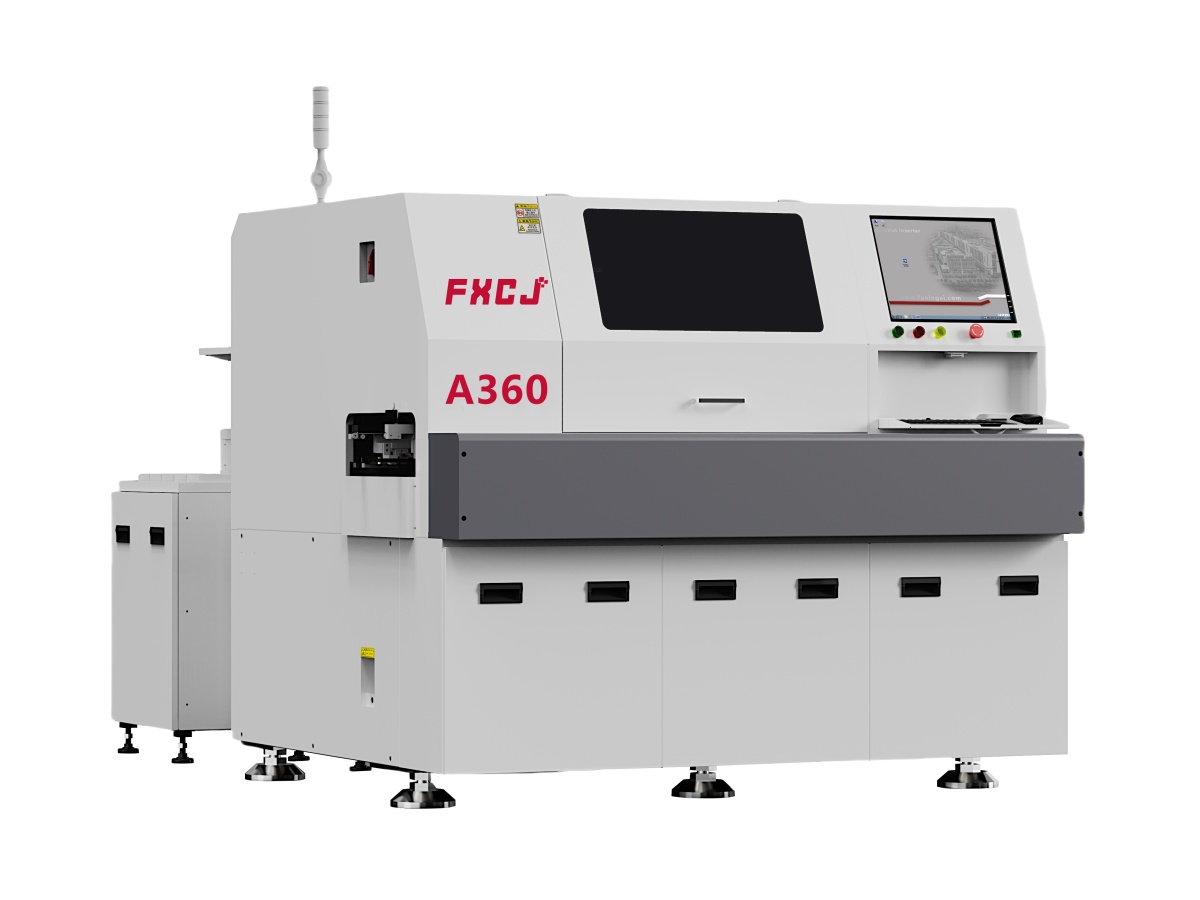

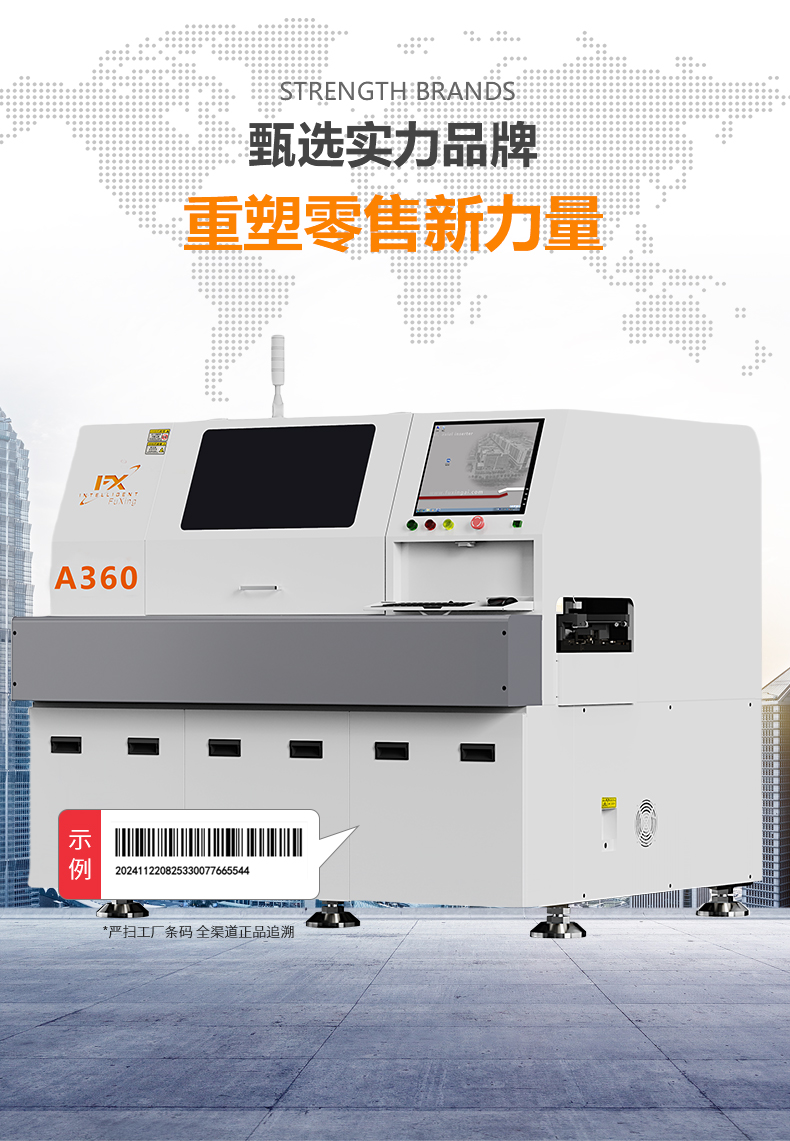

全自動臥式聯體插件機A360

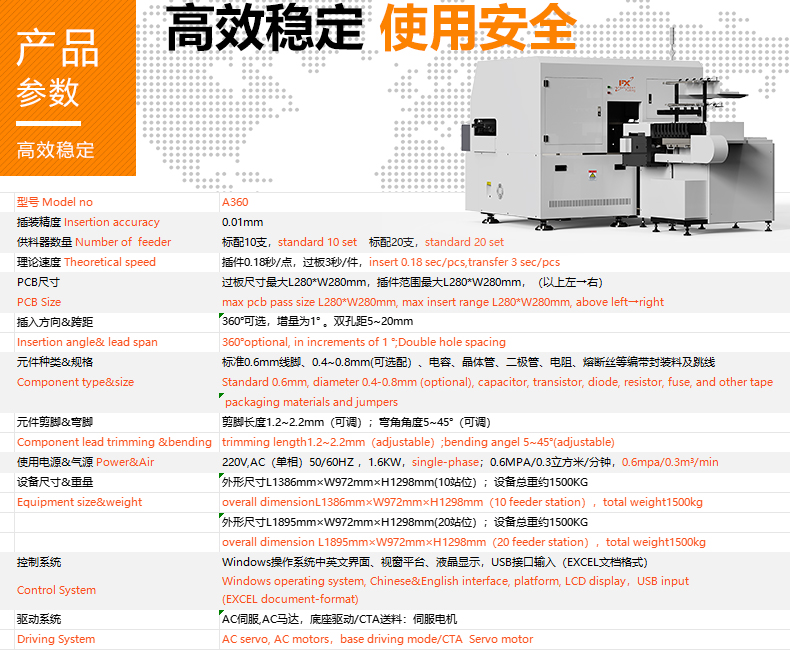

| 型號 Model no | A360 | |
| 插裝精度 Insertion accuracy | 0.01mm | |
| 供料器數量 Number of feeder | 標配10支，standard 10 set 標配20支，standard 20 set | |
| 理論速度 Theoretical speed | 插件0.18秒/點，過板3秒/件，insert 0.18 sec/pcs,transfer 3 sec/pcs | |
| PCB尺寸 | 過板尺寸最大L280*W280mm，插件范圍最大L280*W280mm，（以上左→右） | |
| PCB Size | max pcb pass size L280*W280mm, max insert range L280*W280mm, above left→right | |
| 插入方向&跨距 | 360°可選，增量為1° 。雙孔距5~20mm | |
| Insertion angle& lead span | 360°optional, in increments of 1 °;Double hole spacing | |

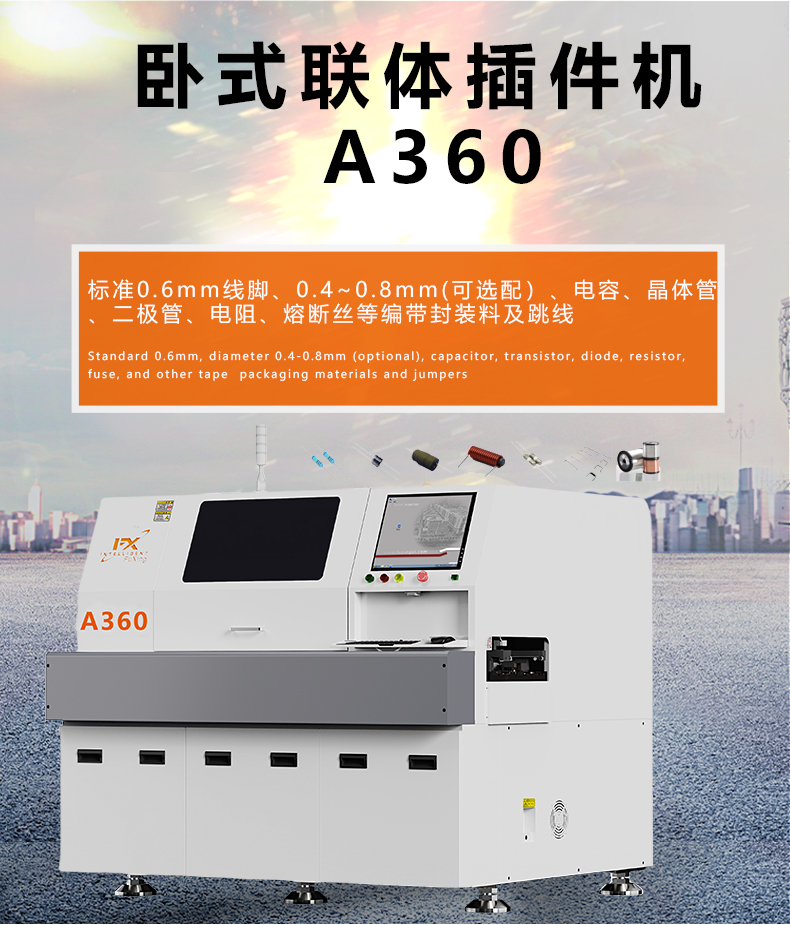

| 元件種類&規格 | 標準0.6mm線腳、0.4~0.8mm(可選配）、電容、晶體管、二極管、電阻、熔斷絲等編帶封裝料及跳線 | |
| Component type&size | Standard 0.6mm, diameter 0.4-0.8mm (optional), capacitor, transistor, diode, resistor, fuse, and other tape | |
| packaging materials and jumpers | ||
| 元件剪腳&彎腳 | 剪腳長度1.2~2.2mm（可調）；彎角角度5~45°（可調） | |
| Component lead trimming &bending | trimming length1.2~2.2mm（adjustable）;bending angel 5~45°(adjustable) | |
| 使用電源&氣源 Power&Air | 220V,AC（單相）50/60HZ ，1.6KW，single-phase；0.6MPA/0.3立方米/分鐘，0.6mpa/0.3m3/min | |
| 設備尺寸&重量 | 外形尺寸L1386mm×W972mm×H1298mm(10站位）；設備總重約1500KG | |
| Equipment size&weight | overall dimensionL1386mm×W972mm×H1298mm（10 feeder station），total weight1500kg | |
| 外形尺寸L1895mm×W972mm×H1298mm(20站位）；設備總重約1500KG | ||
| overall dimension L1895mm×W972mm×H1298mm（20 feeder station），total weight1500kg | ||

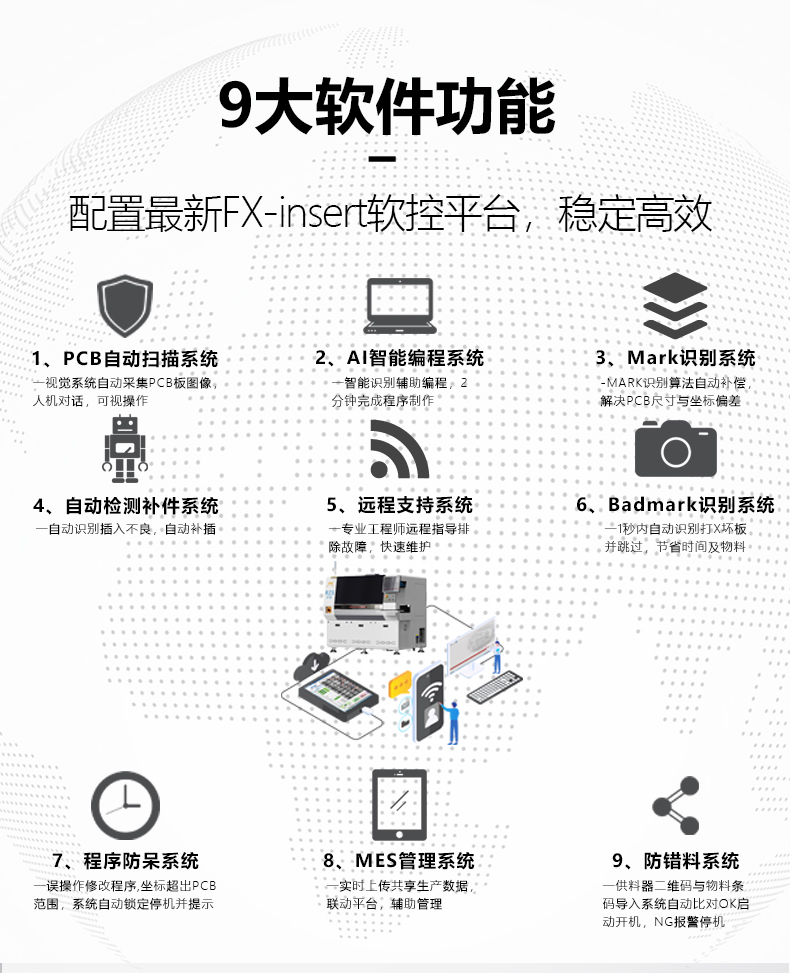

| 控制系統 | Windows操作系統中英文界面、視窗平臺、液晶顯示，USB接口輸入（EXCEL文檔格式） | |
| Control System | Windows operating system, Chinese&English interface, platform, LCD display，USB input (EXCEL document-format) | |
| 驅動系統 | AC伺服,AC馬達，底座驅動/CTA送料：伺服電機 | |
| Driving System | AC servo, AC motors，base driving mode/CTA Servo motor | |
