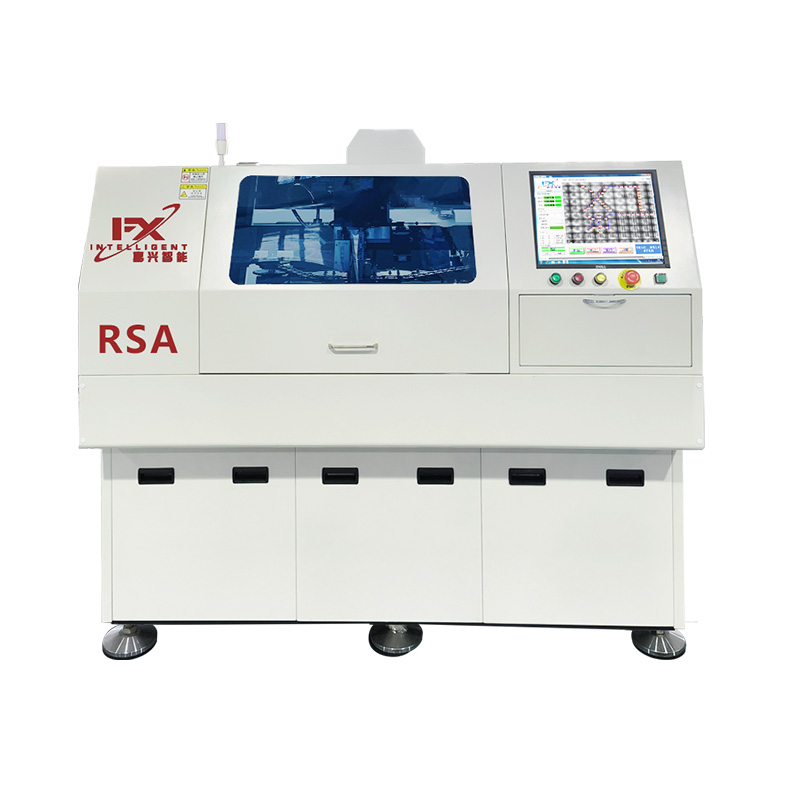

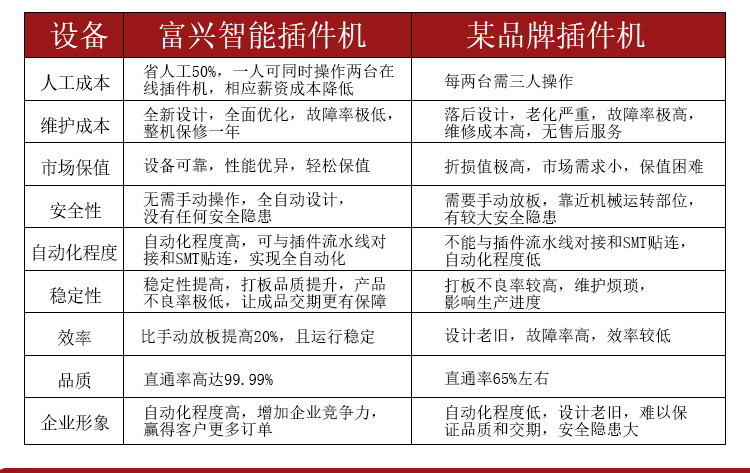

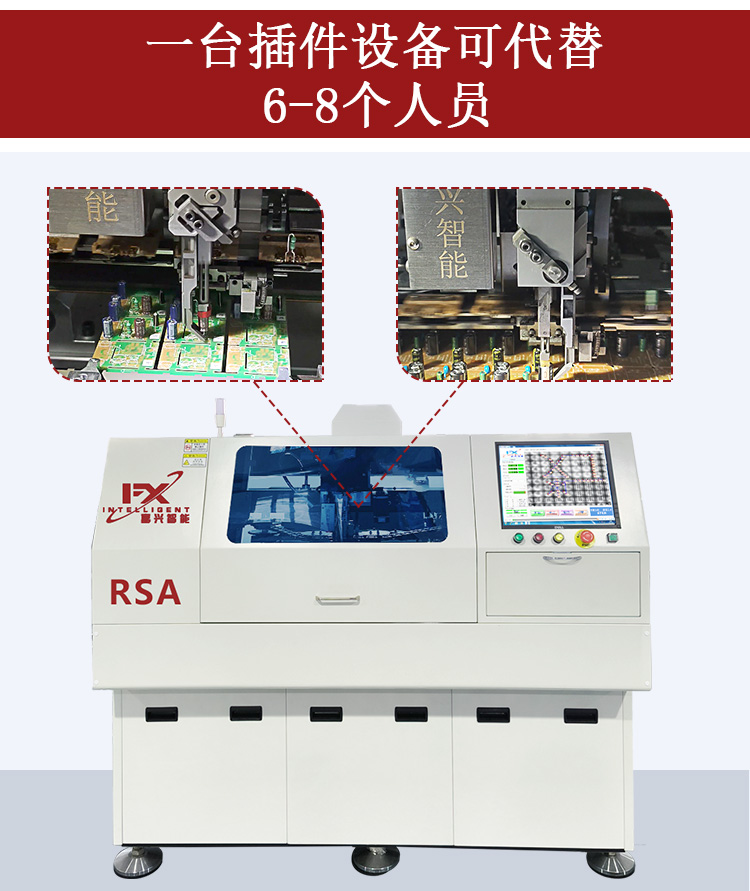

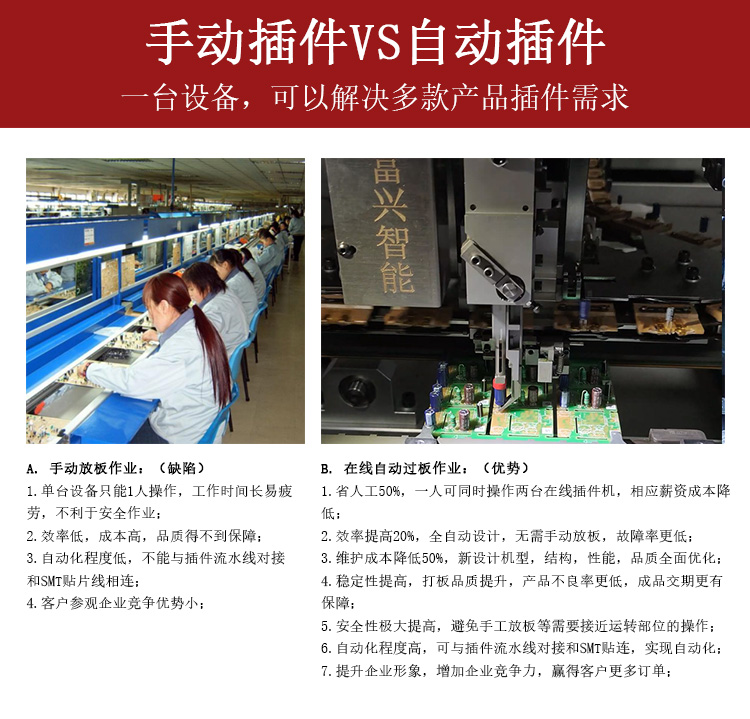

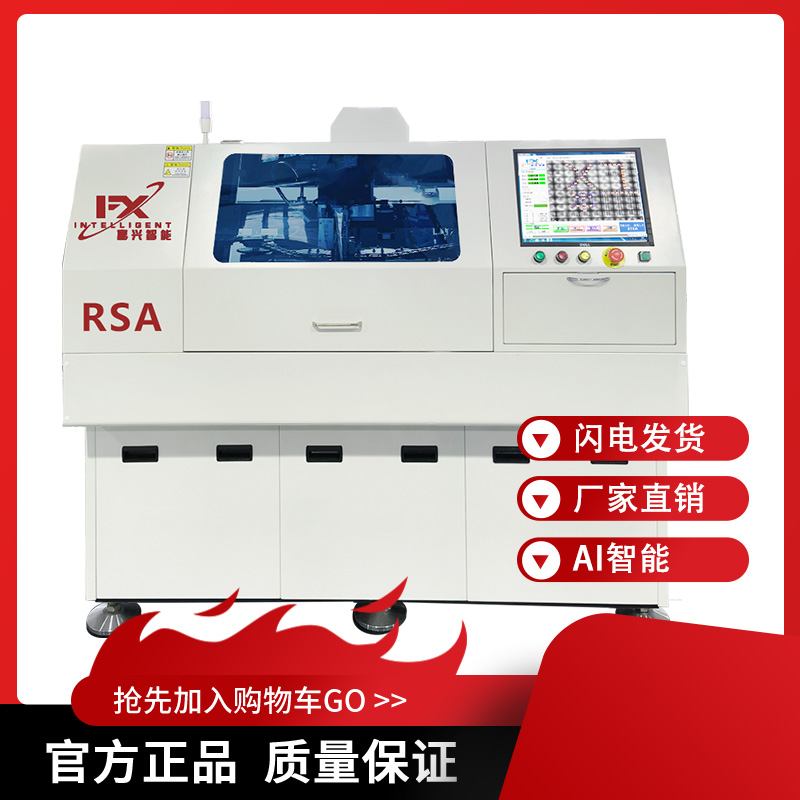

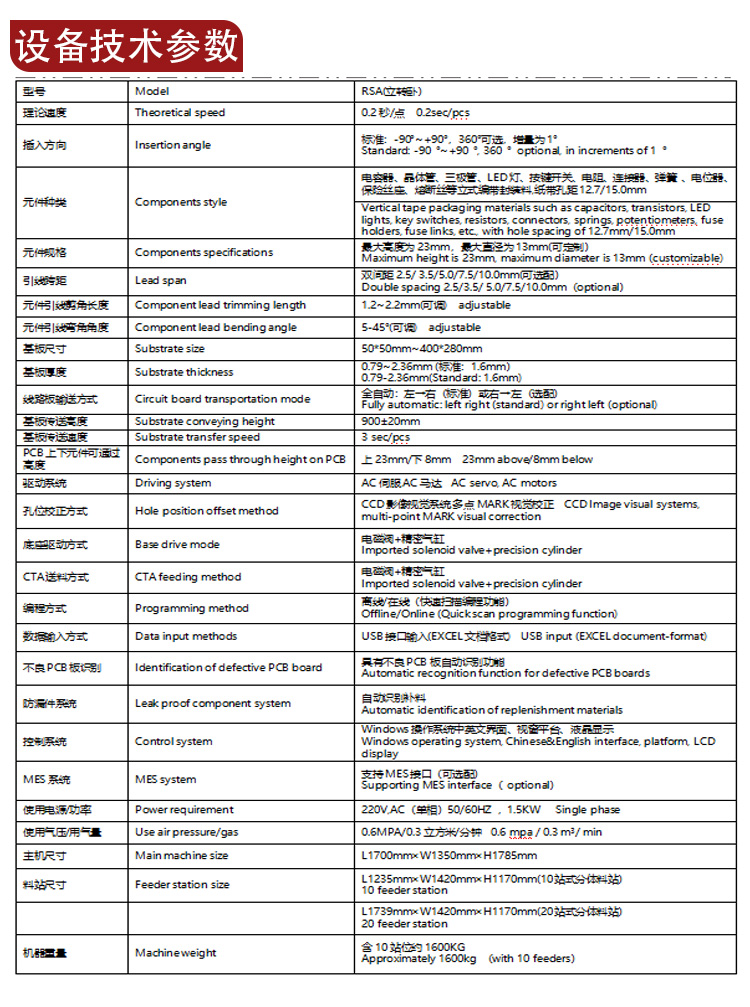

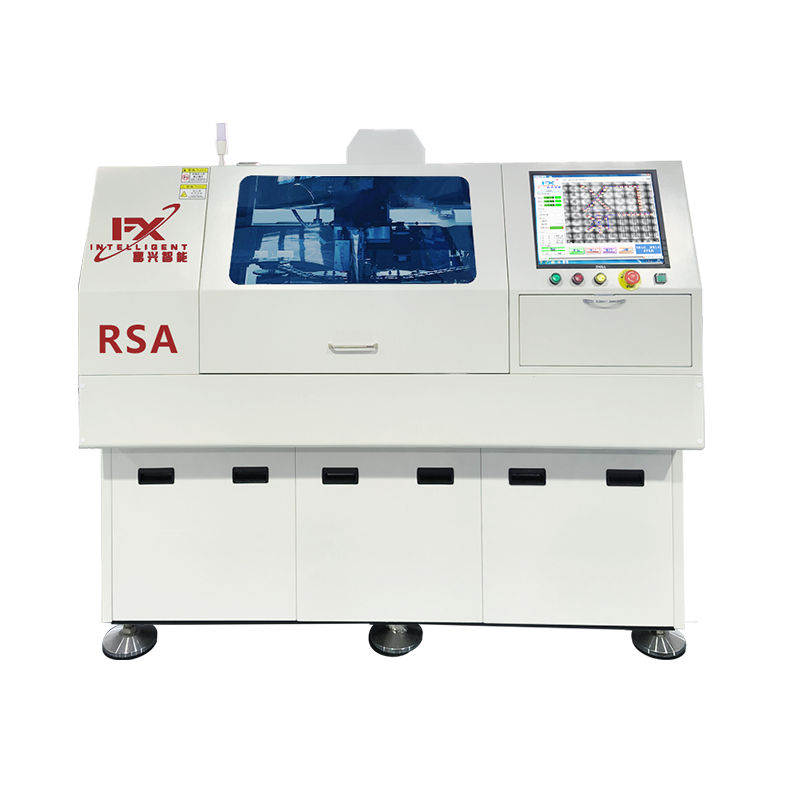

理論速度

Theoretical speed

0.2秒/點  0.2sec/pcs

插入方向

Insertion angle

標準：-90°~+90°，360°可選，增量為1°

Standard: -90 °~+90 °, 360 ° optional, in increments of 1 °

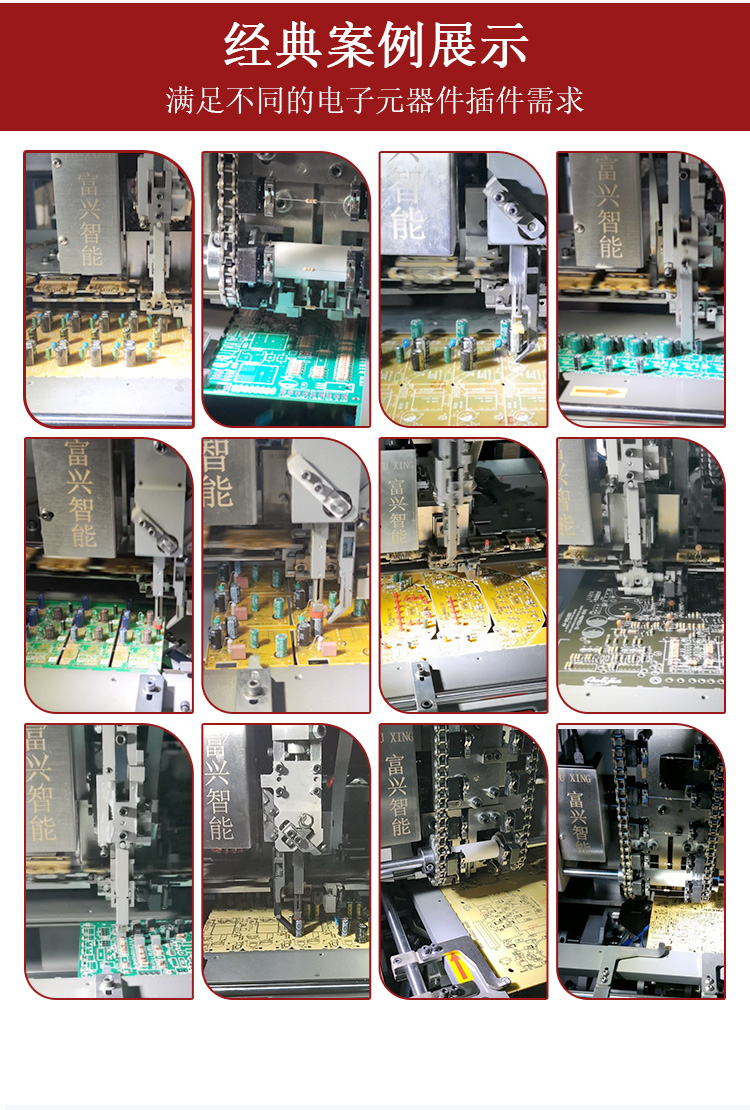

元件種類

Components style

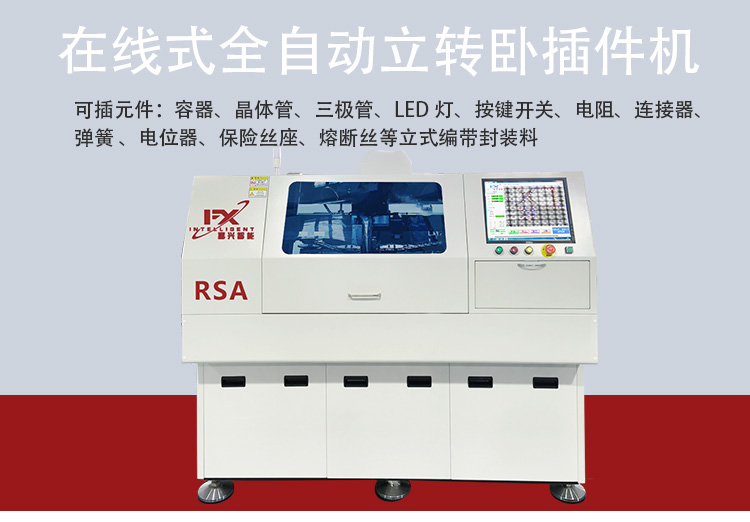

電容器、晶體管、三極管、LED燈、按鍵開關、電阻、連接器、彈簧 、電位器、保險絲座、熔斷絲等立式編帶封裝料,紙帶孔距12.7/15.0mm

Vertical tape packaging materials such as capacitors, transistors, LED lights, key switches, resistors, connectors, springs, potentiometers, fuse holders, fuse links, etc., with hole spacing of 12.7mm/15.0mm

元件規格

Components specifications

最大高度為23mm，最大直徑為13mm(可定制）
Maximum height is 23mm, maximum diameter is 13mm (customizable)

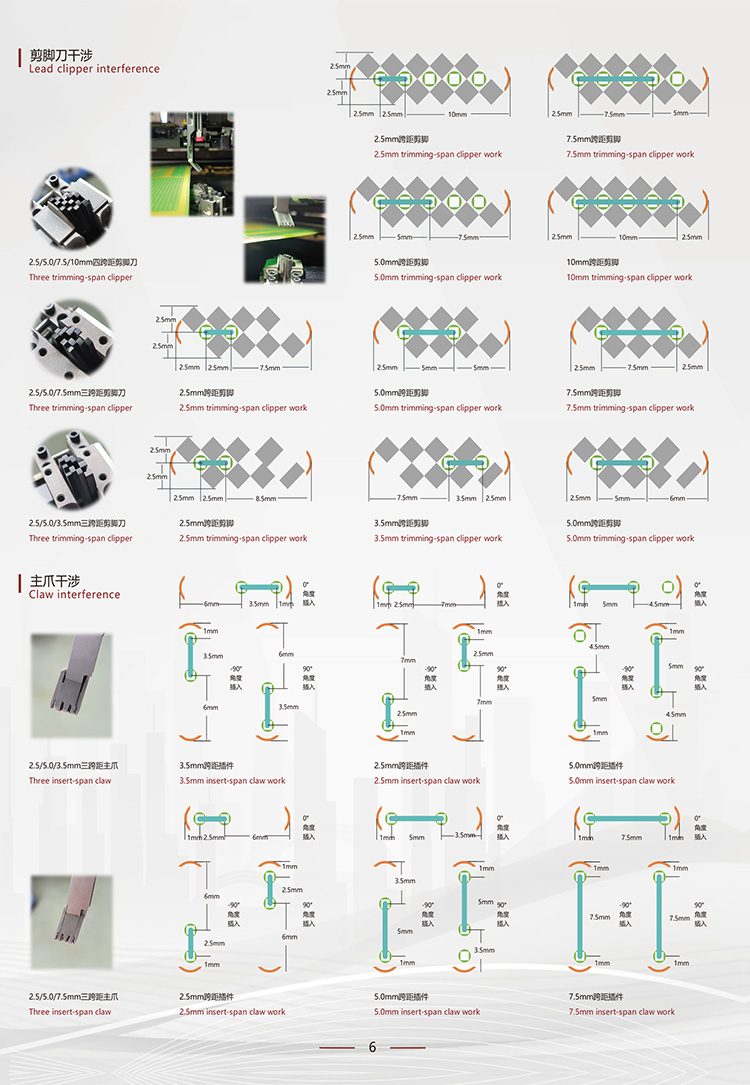

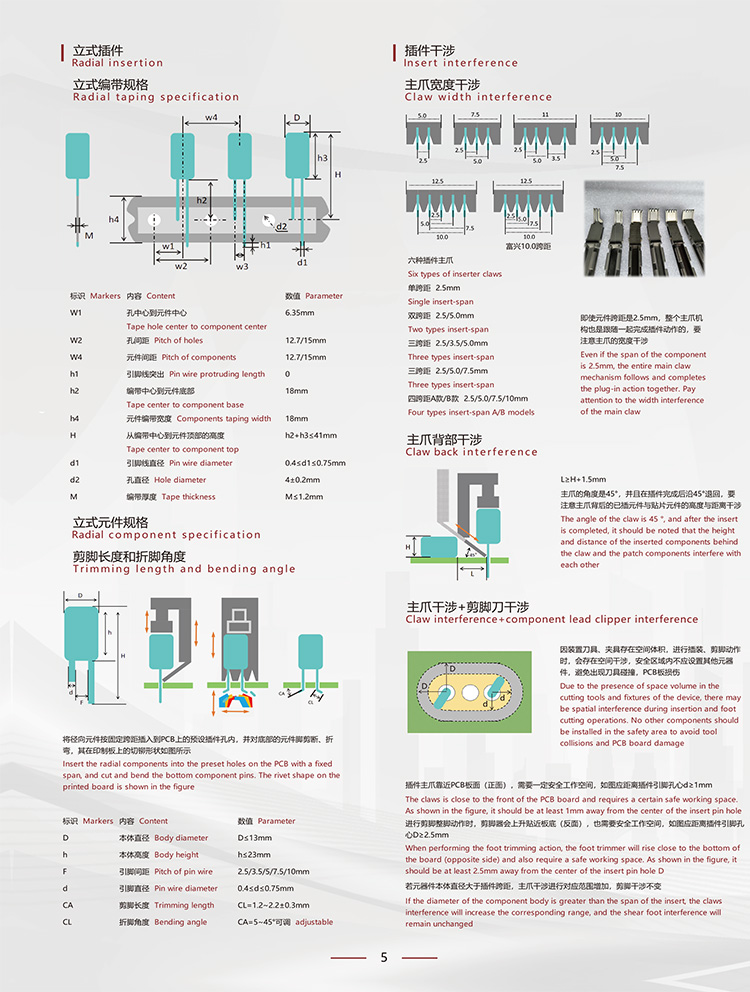

引線跨距

Lead span

雙間距2.5/ 3.5/5.0/7.5/10.0mm(可選配）
Double spacing 2.5/3.5/ 5.0/7.5/10.0mm（optional）

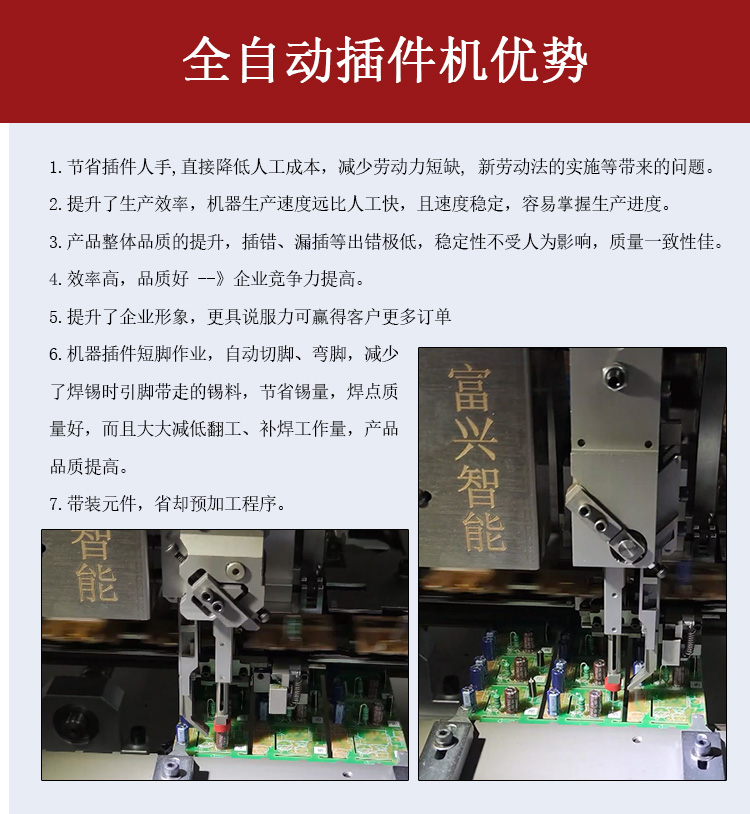

元件引線剪角長度

Component lead trimming length

1.2~2.2mm(可調)  adjustable

元件引線彎角角度

Component lead bending angle

5-45°(可調)  adjustable

基板尺寸

Substrate size

50*50mm~400*280mm

基板厚度

Substrate thickness

0.79~2.36mm (標準：1.6mm）
0.79-2.36mm(Standard: 1.6mm)

線路板輸送方式

Circuit board transportation mode

全自動：左→右（標準）或右→左（選配）
Fully automatic: left right (standard) or right left (optional)

基板傳送高度

Substrate conveying height

900±20mm

基板傳送速度

Substrate transfer speed

3 sec/pcs

PCB上下元件可通過高度

Components pass through height on PCB

上23mm/下8mm  23mm above/8mm below

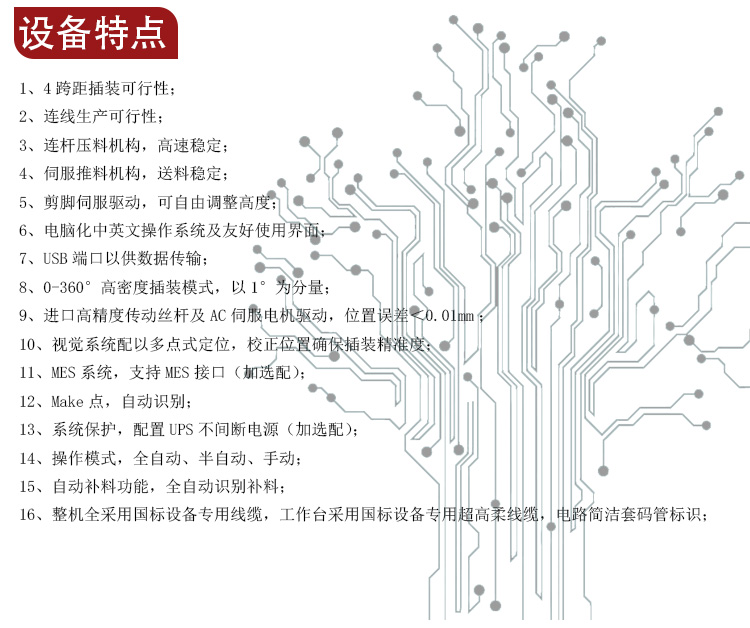

驅動系統

Driving system

AC伺服,AC馬達  AC servo, AC motors

孔位校正方式

Hole position offset method

CCD影像視覺系統,多點MARK視覺校正  CCD Image visual systems, multi-point MARK visual correction

底座驅動方式

Base drive mode

電磁閥+精密氣缸
Imported solenoid valve+precision cylinder

CTA送料方式

CTA feeding method

電磁閥+精密氣缸
Imported solenoid valve+precision cylinder

編程方式

Programming method

離線/在線（快速掃描編程功能）
Offline/Online (Quick scan programming function)

數據輸入方式

Data input methods

USB接口輸入(EXCEL文檔格式)  USB input (EXCEL document-format)

不良PCB板識別

Identification of defective PCB board

具有不良PCB板自動識別功能
Automatic recognition function for defective PCB boards

防漏件系統

Leak proof component system

自動識別補料
Automatic identification of replenishment materials

控制系統

Control system

Windows操作系統中英文界面、視窗平臺、液晶顯示
Windows operating system, Chinese&English interface, platform, LCD display

MES系統

MES system

支持MES接口（可選配）
Supporting MES interface（ optional）

使用電源/功率

Power requirement

220V,AC（單相）50/60HZ ，1.5KW   Single phase

使用氣壓/用氣量

Use air pressure/gas

0.6MPA/0.3立方米/分鐘  0.6 mpa / 0.3 m3/ min

主機尺寸

Main machine size

L1700mm×W1350mm×H1785mm

料站尺寸

Feeder station size

L1235mm×W1420mm×H1170mm(10站式分體料站）
10 feeder station

L1739mm×W1420mm×H1170mm(20站式分體料站）
20 feeder station

機器重量

Machine weight

含10站位約1600KG
Approximately 1600kg （with 10 feeders）
