自動插件機 臥式聯體跳線插件JVA

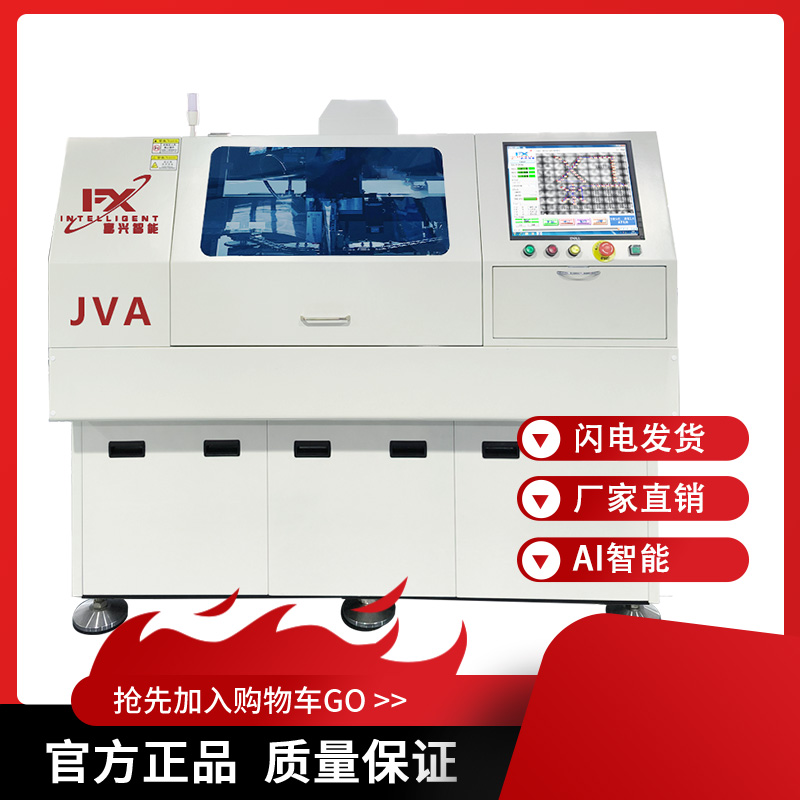

全自動臥式跳線插件機
元件種類：標準0.6mm線腳，直徑0.4-0.8mm（可選配）鍍錫銅錢跨距；引線跨距5mm-30mm；電容、晶體管、二極管、電阻、熔斷絲等編帶封裝料及跳線。

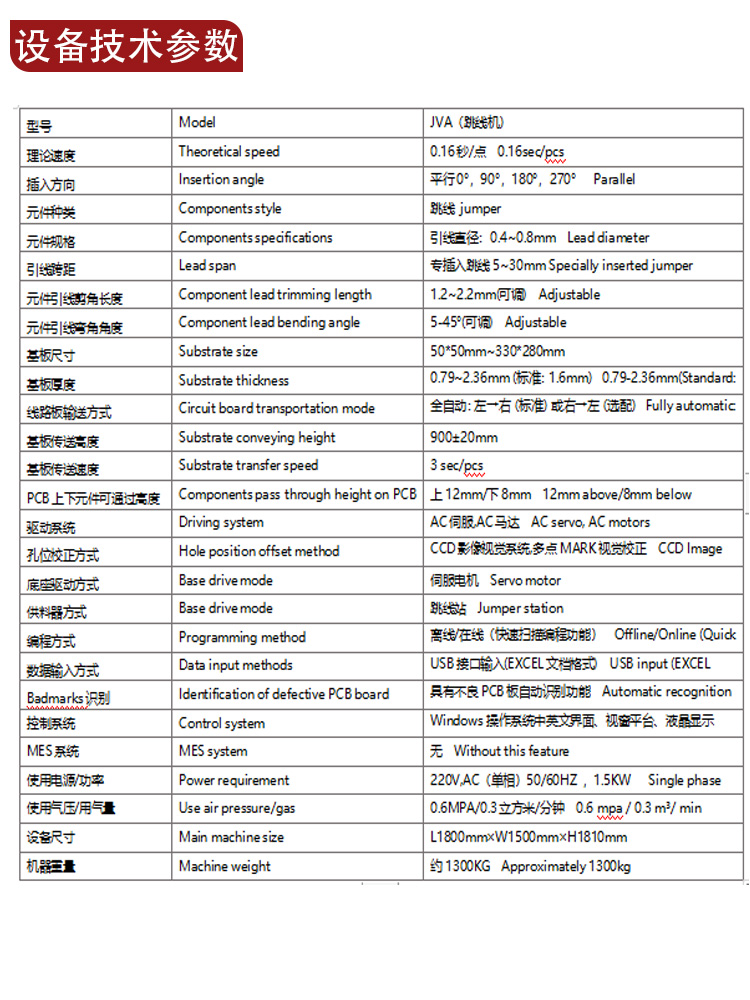

型號 | Model | JVA（跳線機） |
理論速度 | Theoretical speed | 0.16秒/點 0.16sec/pcs |
插入方向 | Insertion angle | 平行0°，90°，180°，270° Parallel |
元件種類 | Components style | 跳線 jumper |
元件規格 | Components specifications | 引線直徑：0.4~0.8mm Lead diameter |
引線跨距 | Lead span | 專插入跳線5~30mm Specially inserted jumper |
元件引線剪角長度 | Component lead trimming length | 1.2~2.2mm(可調) Adjustable |
元件引線彎角角度 | Component lead bending angle | 5-45°(可調) Adjustable |
基板尺寸 | Substrate size | 50*50mm~330*280mm |
基板厚度 | Substrate thickness | 0.79~2.36mm (標準：1.6mm） 0.79-2.36mm(Standard: 1.6mm) |
線路板輸送方式 | Circuit board transportation mode | 全自動：左→右（標準）或右→左（選配） Fully automatic: left right (standard) or right left (optional) |
基板傳送高度 | Substrate conveying height | 900±20mm |
基板傳送速度 | Substrate transfer speed | 3 sec/pcs |
PCB上下元件可通過高度 | Components pass through height on PCB | 上12mm/下8mm 12mm above/8mm below |
驅動系統 | Driving system | AC伺服,AC馬達 AC servo, AC motors |
孔位校正方式 | Hole position offset method | CCD影像視覺系統,多點MARK視覺校正 CCD Image visual systems, multi-point MARK visual correction |
底座驅動方式 | Base drive mode | 伺服電機 Servo motor |
供料器方式 | Base drive mode | 跳線站 Jumper station |
編程方式 | Programming method | 離線/在線（快速掃描編程功能） Offline/Online (Quick scan programming function) |
數據輸入方式 | Data input methods | USB接口輸入(EXCEL文檔格式) USB input (EXCEL document-format) |
Badmarks識別 | Identification of defective PCB board | 具有不良PCB板自動識別功能 Automatic recognition function for defective PCB boards |
控制系統 | Control system | Windows操作系統中英文界面、視窗平臺、液晶顯示 |
MES系統 | MES system | 無 Without this feature |
使用電源/功率 | Power requirement | 220V,AC（單相）50/60HZ ，1.5KW Single phase |
使用氣壓/用氣量 | Use air pressure/gas | 0.6MPA/0.3立方米/分鐘 0.6 mpa / 0.3 m3/ min |
設備尺寸 | Main machine size | L1800mm×W1500mm×H1810mm |
機器重量 | Machine weight | 約1300KG Approximately 1300kg |
